ToolGrip HSK

Katalogový list ke stažení

ToolGrip HSK - Opravná sada upínače

Montáž upínače Tool Gripper

Pro vysoce spolehlivé upínání nástrojů je optimální pomůckou upínač ToolGrip HSK. Je navržený pro nástroje s kuželovou stopkou. Dovoluje využít větší upínací sílu, tedy lépe a přesněji fixuje nástroj. V průběhu výrobního cyklu omezuje odchylky, zvyšuje tak efektivitu práce a zároveň také snižuje vznik zmetků. Dobře udržovatelná konstrukce využívá průtok chladící kapaliny. Segmenty mají vysokou životnost a garantují mnohonásobné využití.

Kleštinové upínače pro nástroje s kuželovou stopkou
DIN 69893/69063 ISO 12164-0/12164-2

Kleštinové upínače HSK firmy Ortlieb jsou základem pro bezpečné a spolehlivé upínání HSK nástrojů. Poprvé je možné nabídnout bezúdržbové upínače nástrojů díky použití keramiky na funkčních plochách v kombinaci s tvrdým povlakem odolným proti opotřebení. Po jednorázovém počátečním namazání je kleštinový upínač schopen provést až 3 milióny upínacích cyklů bez jakékoli ztráty upínací síly.

Přípustná upínací síla je až o 200% vyšší (HSK A50) než minimální upínací síla doporučovaná normou DIN 9893/69063. To zajišťuje bezpečné upnutí nástrojů i při velkém zatížení a vysokých otáčkách.

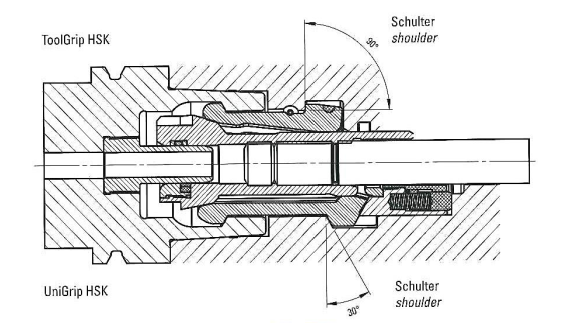

Sofistikovaně navržené montážní přípravky zajišťují u kleštinových upínačů nejrychlejší ustavování a výměnu. Kleštinové upínače firmy Ortlieb jsou k dispozici ve dvou výrobkových řadách: ToolGrip HSK a UniGrip HSK. Zejména ToolGrip HSK je přesvědčivý kompaktními rozměry, jednoduchou konstrukcí s minimálními nároky na údržbu a velkým kanálem pro chladicí kapalinu (HSK A63 max. Ø 14 mm).

  1. WGC 48-07: keramický kroužek + povlak Maxit-WCH mod, bezúdržbový
  2. WGB 48: povlak Maxit-WCH mod, bezúdržbový
  3. WG 48: standardní ocelové provedení, údržba dle mazacího plánu

Kleštinové upínače pro nástroje s kuželovou stopkou

ToolGrip HSK

Upínače ToolGrip HSK jsou speciálně navrženy pro vysokorychlostní řezání a produktivní frézování. Umožňují mnohem vyšší upínací sílu než je doporučená minimální upínací síla dle normy DIN 69893. Tyto kleštinové upínače se vyznačují krátkou délkou, jednoduchou a snadno udržovatelnou konstrukcí, velkým průtokem chladicí kapaliny a velkou upínací silou. Vulkanizované šestidílné upínací segmenty jsou dimenzovány pro životnost 2 miliónů upínacích cyklů.

Velikost Označení D1
mm		 D2
mm		 D3
mm		 D4
mm		 GI L1
mm		 L2
mm		 L3
mm		 L4
mm		 L5
mm		 H1
mm		 H2
mm		 Fz max.
kN		 Fsp. Max.
kN

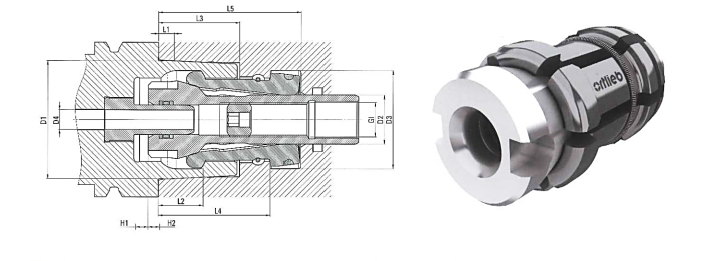

A25/B32 TG 19-06 19 6,2 17 3 M4x0,5 2,5 7,21 13,5 18 24 4,6 2,5 1,5 4,5
A32/B40 TG 24-06 24 9 20,5 4,2 M6 3,2 8,92 16,5 22,9 29,1 4,7 2,5 2 6
A40/B50 TG 30-06 30 12 25 5 M8 4 11,42 20,5 28,5 36,5 5,7 2,5 4 12
A50/B63 TG 38-06 38 14 32 6,8 M10x1 5 14,13 25,5 35,6 45,5 6 2,5 8 24
A63/B80 TG 48-06 48 20 40 8,4 M14x1,5 6,3 18,13 33 45,5 58 6 2,5 10 30
A80/B100 TG 60-06 60 23 50 10,2 M16x1,5 8 22,85 41 57,1 73 6,9 2,5 15 45
A100/B125 TG 75-06 75 28,5 63 12 M20x1,5 10 28,56 51 71 91 7,6 3 24 60
A125/B160 TG 95-06 95 38 80 14 M27x1,5 12,5 36,27 64 89 114 10 3 35 105
A160 TG 120-06 120 45 100 16 M30x1,5 16 45,98 81 113 145 10,5 3,5 45 135

ToolGrip HSK

Tool Grip HSK s keramikou

Kleštinový upínač ToolGrip HSK s keramikou doporučujeme pro bezúdržbový provoz při nejvyšším zatížení. Po jednorázovém počátečním namazání je kleštinový upínač schopen provést až 3 milióny upínacích cyklů bez jakékoli ztráty upínací síly. Poté by se segmenty měly vyměnit. Tažný čep je možné používat trvale.

Velikost Označení D1
mm		 D2
mm		 D3
mm		 D4
mm		 GI L1
mm		 L2
mm		 L3
mm		 L4
mm		 L5
mm		 H1
mm		 H2
mm		 Fz max.
kN		 Fsp. Max.
kN
A50/B63 TGC 38-06 38 14 32 6,8 M10x1 5 14,13 25,5 35,6 45,5 6 2,5 8 24
A63/B80 TGC 48-16 48 20 40 8,4 M14x1,5 6,3 18,13 33 45,56 58 6 2,5 10 30
A100/B125 TGC 75-06 75 28,5 63 12 M20x1,5 10 28,56 51 71 91 7,6 3 20 60



ToolGrip HSK s funkcí přidržení nástroje

Speciální kleštinový upínač s funkcí přidržení má kratší dobu cyklu a rychlejší výměnu nástrojů. Tento kleštinový upínač spolehlivě udržuje uvolněný nástroj ve vřetenu do doby, kdy ho mechanismus výměníku nástrojů vytáhne z vřetena.

ToolGrip HSK s funkcí přidržení nástroje

Velikost Označení D1
mm		 D2
mm		 D3
mm		 D4
mm		 GI L1
mm		 L2
mm		 L3
mm		 L4
mm		 L5
mm		 H1
mm		 H2
mm		 Fz max.kN Fsp. max.kN Fh max.N
A40/B50 TG 30-66 30 12 25 5 M8 4 11,42 20,5 28,5 36,5 5,7 2 4 12 70+20 N
A50/B63 TG 38-66 38 14 32 6,8 M10x1 5 14,13 25,5 35,6 45,5 6 2,5 8 24 220+30 N
A63/B80 TG 48-66 48 20 40 8,4 M14x1,5 6,3 18,13 33 45,5 58 6 2,5 10 30 250 N
A100/B125 TG 75-56 75 28,5 63 12 M20x1,5 10 28,56 51 71 91 7,6 3 24 60 500 N



ToolGrip SK

Rádi upravíme kleštinové upínače dle vašich požadavků. Například:

  • Zesílená konstrukce pro vyšší upínací síly
  • Provedení s proměnným upínacím zdvihem
  • Provedení s přídavnými těsněními
  • Provedení s ofukem / přívodem chladicí kapaliny / přívodem minimálního množství maziva
Velikost Označení D1
mm		 D2
mm		 D3
mm		 D4
mm		 D5
mm		 GA GI L1
mm		 L2
mm		 L3
mm		 F sp.
kN		 H
mm
SK30 BSK 2557-03
BSK 2557-02		 31,75 19 24 13 3 M10
M10x1		 47,8 64,8 59,4
74,6		 9
5		 5,0
6,5
SK40 BSK 2602-03
BSK 2605		 44,45 27 35 19 6 M16x1,5 M16x1 68,4 85 60,6
81,6		 20 6,0
SK45 BSK 2425-01
BSK 2425-02		 57,15 34 41 23 6 M20x1,5 M20x1,5 82,7 101,5 93,2
117,0		 25 8,0
SK50 BSK 2528
BSK 2528-02		 69,85 41 50 28 8 M24x1,5 M24x1,5 101,75 123,2
124,2		 75,5
117,2		 35
35		 8,0
6,0
SK60 BSK 2604
BSK 2604-12		 107,95 62 74 40 10 M32x1,5 M30x1,5 161,8 188 93,2
148,2		 60 8,0
