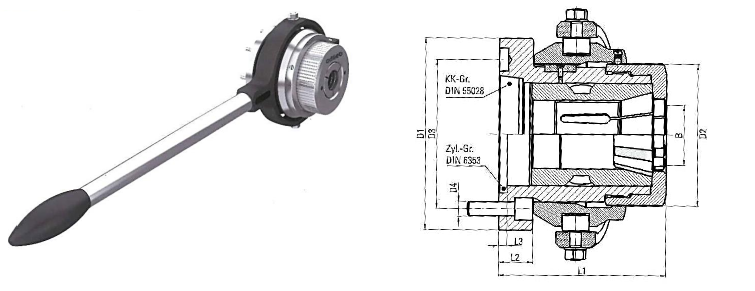

Ruční rychloupínač v typovém zpracování SSF dovoluje použít tlačnou kleštinu ve strojním zařízení. Využívá se především u klasických soustruhů. Ergonomicky uzpůsobený nástroj usnadňuje obsluhu stroje, vede upínání s maximální přesností a snižuje nutnost vynaložení fyzické síly. Ruční upínače můžete vybírat v širokém rozsahu 1-16 až 20-80 a plně podpořit efektivitu práce obsluhy. Upínače SSF jsou vyráběny z pevných materiálů s důrazem na vyšší odolnost vůči mechanickému zatížení i korozi.
| Typ | Rozsah | KK-Gr. | Rubber-Flex označení |
Spannzange označení |
D1 mm |
D2 mm |
D3 mm |
D4 mm |
L1 mm |
L2 mm |
L3 mm |
L4 ** mm |
Vyváženost max. (min-1) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSF 16 Z | 1 - 16 | Z 42 | RFC 12 | 140 E | 69 | 52 | 57 | 4 x M5 | 69,5 | 9 | 4 | 270 | 5000 |
| SSF 20 Z | 2 - 24 | Z 54 | RFC 18 | 148 E | 88 | 66 | 74 | 6 x M6 | 90 | 11 | 4 | 336 | 5000 |
| SSF 30/5 | 2 - 30 | A2-5 | RFC 24 | 163 E | 135 | 82 | 105 | 4 x M10 | 115 | 25 | - | 406 | 4000 |
| SSF 30 Z | 2 - 30 | Z 72 | RFC 24 | 163 E | 105 | 82 | 90 | 6 x M6 | 103 | 12 | 4 | 406 | 4000 |
| SSF 40/5 | 3 - 42 | A2-5 | RFC 36 | 173 E | 135 | 100 | 105 | 4 x M10 | 119 | 24 | - | 477 | 4000 |
| SSF 40/6 | 3 - 42 | A2-6 | RFC 36 | 173 E | 170 | 100 | 133 | 4 x M12 | 122 | 27 | - | 477 | 4000 |
| SSF 40 Z | 3 - 42 | Z 88 | RFC 36 | 173 E | 122 | 100 | 107 | 8 x M6 | 107 | 12 | 4 | 477 | 4000 |
| SSF 60/6 | 4 - 60 | A2-6 | RFC 52 | 185 E | 170 | 120 | 133 | 4 x M12 | 140 | 27 | - | 550 | 3000 |
| SSF 60/8 | 4 - 60 | A2-8 | RFC 52 | 185 E | 220 | 120 | 171 | 4 x M16 | 143 | 30 | - | 550 | 3000 |
| SSF 60 Z | 4 - 60 | Z 115 | RFC 52 | 185 E | 150 | 120 | 131 | 8 x M8 | 127 | 14 | 4 | 550 | 3000 |
| SSF 80 Z | 20 - 80 | Z 130 | - | 193 E | 178 | 149 | 158 | 8 x M8 | 151 | 15 | 5 | 577 | 2500 |
| Pro standardní sklíčidlo |
Redukce pro | Označení tlakového pouzdra |
Označení matice |
|
|---|---|---|---|---|
| Kleštiny | Rubber Flex FRC |
|||
| SSF 40 | 161 E | RFC 20 | BSK 1476S6/3 | BSK 1476S20/4 |
| 163 E | RFC 24 | BSK 1476S9/3 | BSK 1476S5/4 | |
| 173 E | RFC 36 | BSK 1476/3 | BSK 1476/4 | |
| SSF 60 | 171 E | - | BSK 1477S4/3 | BSK 1477S6/4 |
| 173 E | RFC 36 | BSK 1477/5 | BSK 1477/6 | |
| 185 E | RFC 52 | BSK 1477/3 | BSK 1477/4 | |
| SSF 80 | 173 E | RFC 36 | BSK 735/13 | BSK 735/14 |
| 185 E | RFC 52 | BSK 735/15 | BSK 735/16 | |
| 193 E | - | BSK 735/3 | BSK 735/4 | |
